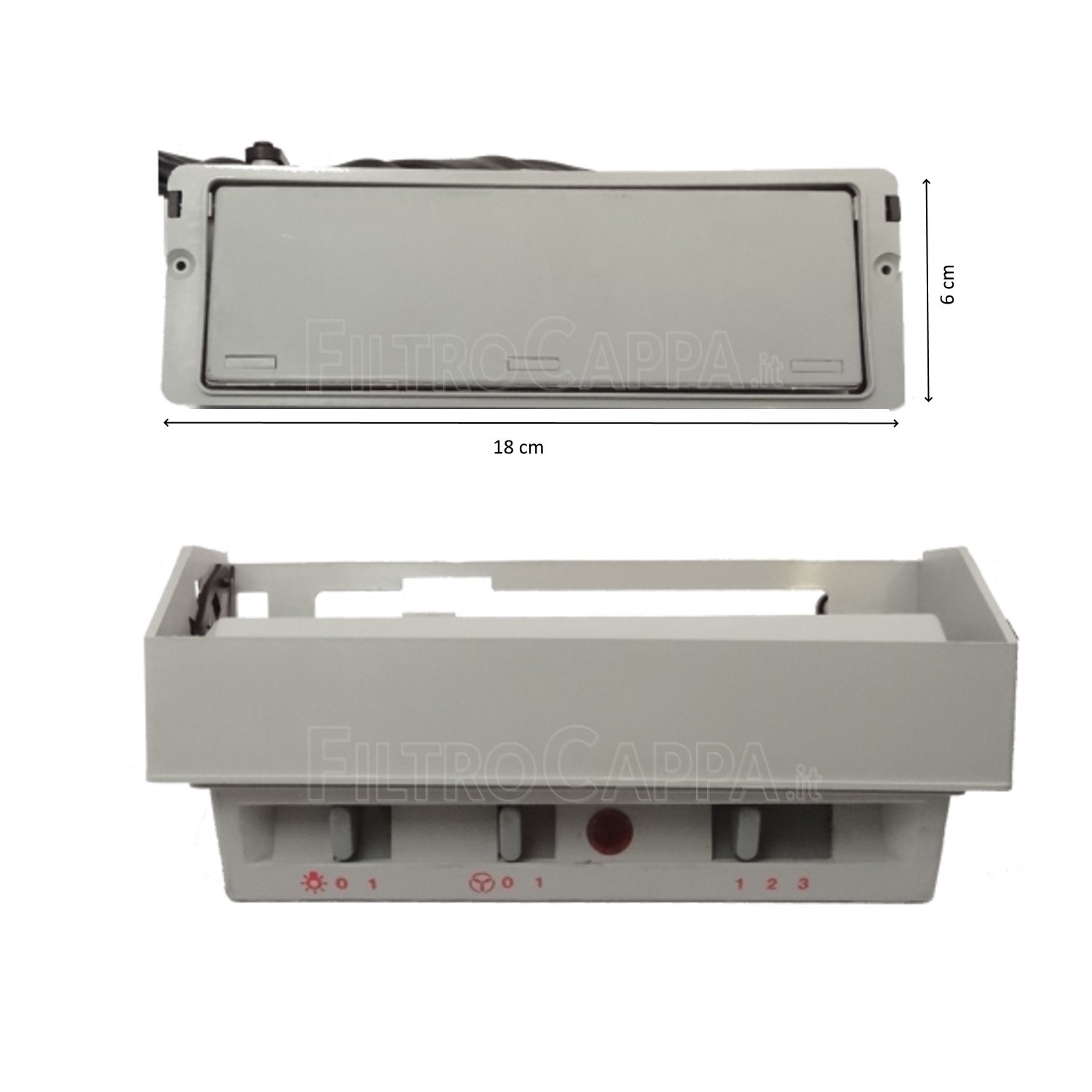

Tablero Deslizante 3 Velocidades y Luz Completo con Pizarra Electronica Faber 4269034
PANEL DE CONTROL PARA MOTORES 6/40 DE 4 HILOS
Compatibilidad
Campanas extractoras Faber: Nova - Nova Soft - Egyzia - Ronda - Egizya - Futura 9705 - Inca Vario - Rondas
Campanas extractoras Electrolux Alno: AEF 3030 N - AEF3030N
Códigos de referencia alternativos
Código original Faber: 133.0064.913
Especificaciones técnicas
- Funciones: Deslizador de tablero de instrumentos con 3 velocidades y control de luces, completo con placa electrónica.
- Compatibilidad del motor: Adecuado para motores 6/40 con conexión de 4 cables.

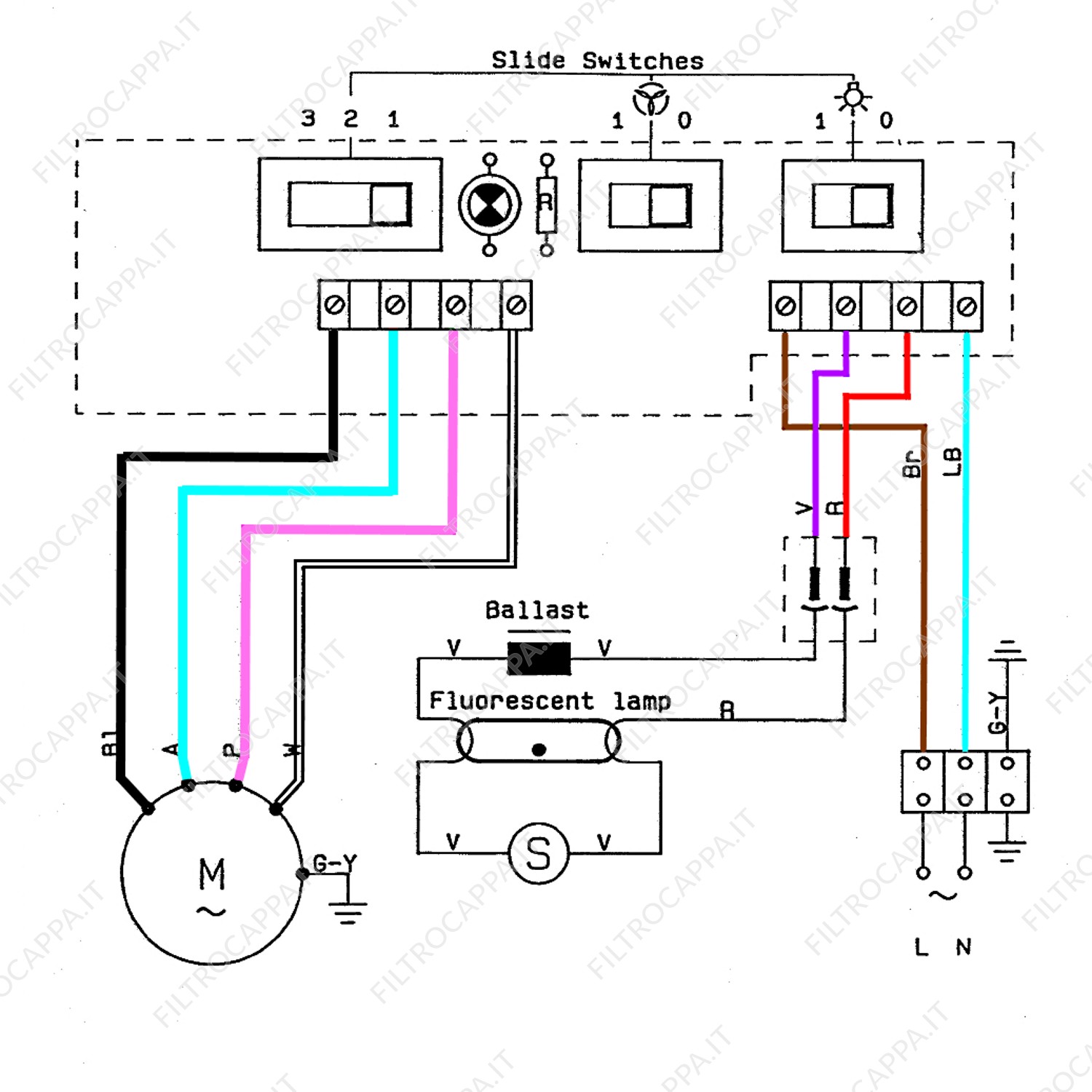

- Cables preensamblados:
- Luz de campana extractora: 2 cables (rojo y morado).
- Alimentación: 2 cables (Marrón y Azul Claro, voltaje 220V).
- Motor: 4 cables (azul, rosa, negro y blanco).
- Tierra: 1 cable (amarillo/verde).
Instrucciones de instalación
Preparación:
- Desconecte la campana extractora de la fuente de alimentación para garantizar la seguridad.
- Retire las rejillas metálicas del filtro y el soporte del filtro de carbón desatornillando los 4 tornillos.
- Retire el conjunto de luz completo quitando los 2 tornillos debajo del soporte del filtro.

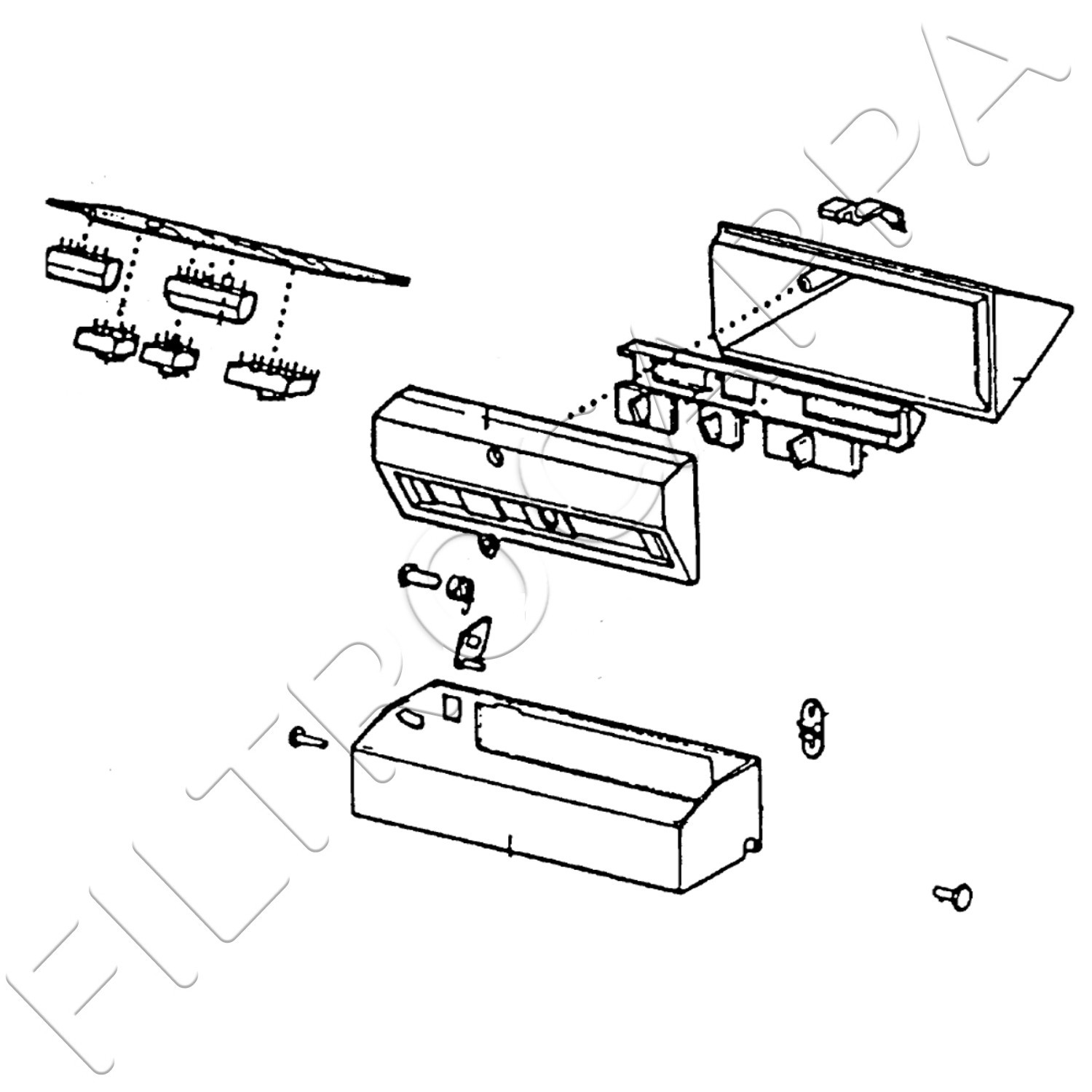

Extracción de la unidad de control antigua:
- Desatornille los 6 tornillos de los dos soportes y los 2 tornillos de la unidad de control existente.
Instalación de la nueva unidad de control:
- Instale la nueva unidad siguiendo el orden inverso al de extracción.
- Conecte los cables premontados a sus respectivos terminales (motor, luz, fuente de alimentación, tierra).
Verificación:
- Pruebe la funcionalidad de las 3 velocidades y la luz.
Ventajas del producto
- Auténtico Faber: certificación de calidad y compatibilidad garantizada.
- Instalación intuitiva: Los cables preensamblados garantizan un reemplazo rápido y fácil.
- Rendimiento confiable: ideal para restaurar la funcionalidad completa de las campanas extractoras Faber y Electrolux Alno.
Este producto es la elección perfecta para garantizar el correcto funcionamiento de su campana extractora, aportando una solución rápida y segura para un mantenimiento eficaz.
